Especialistas em NEUGART e STOBER
Acoplamento perfeito para Servo WEG, Delta, Yaskawa, Easy Servo e Motores de Passo.
Alta repetibilidade e alto torque para equipamentos industriais pesados.
MÁQUINA PARADA POR QUEBRA, FOLGA EXCESSIVA OU SUPERAQUECIMENTO?
EFICIÊNCIA > 97%
Engrenamento retificado de baixa perda térmica. O Redutor Planetário opera frio em regime contínuo.
FOLGA < 1 ARCMIN
Alta rigidez torcional. O Redutor Planetário possui alta repetibilidade que esmaga os redutores genéricos.
IP65 / IP69K INOX
Redutor Planetário com proteção absoluta contra pó e água, incluindo modelos Inox Grau Alimentício (Laváveis).
CARGA EXTREMA
Redutor Planetário Série PLPE ideal para segurança absoluta em Eixos Verticais e operações cíclicas.
Na Pacol, não vendemos apenas peças. Entregamos a solução definitiva Heavy Duty para o seu eixo. O Redutor Planetário Industrial abrange desde aplicações econômicas até a mais alta precisão para Extrusoras, Injetoras, Robótica, Mesas de Oxicorte, Máquina de Corte a Laser, Corte Plasma, Jato de Água, Tornos CNC e Centros de Torneamento. Através de nosso sistema de Flange Universal Customizada (Adapter Plate) e autoridade B2B em projetos, garantimos o acoplamento do nosso Redutor Planetário Industrial a QUALQUER servomotor, easy servo ou motor de passo do mercado.
CHANCELA DE ENGENHARIA B2B
A implementação de um Redutor Planetário de alta precisão requer excelência multidisciplinar. Nossa metodologia une a rigorosa auditoria técnica de processos CNC (incluindo cinemática de 5 eixos de alta precisão) com a execução avançada de projetos e componentes eletrônicos dedicados. Esse sincronismo garante integração mecânica e lógica perfeita, cobrindo desde a engenharia de vendas até o set-up eletrônico no chão de fábrica. Cada redutor é validado dimensionalmente para atingir máxima rigidez torcional em aplicações pesadas (Heavy Duty).
NÃO VENDEMOS APENAS A PEÇA, ENTREGAMOS A SOLUÇÃO
Não terceirizamos o seu projeto para softwares genéricos de "Design Tool" onde você tem que fazer o trabalho sozinho. Nossa equipe de Engenharia de Aplicação (Atendimento Humano) realiza todos os cálculos de dimensionamento (Torque e Inércia) e a integração completa dos componentes no seu projeto. Casamos o Redutor Planetário , o Pinhão, a Cremalheira e o Servo Motor para garantir a máxima eficiência da sua máquina, sem custo adicional.

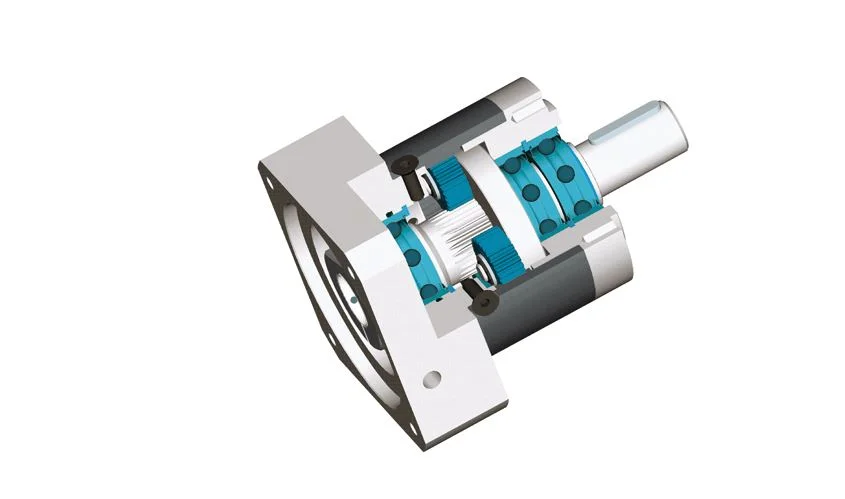

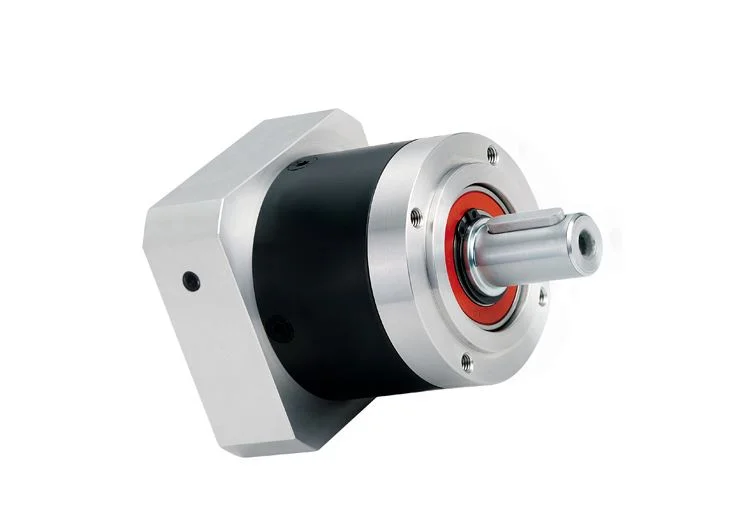

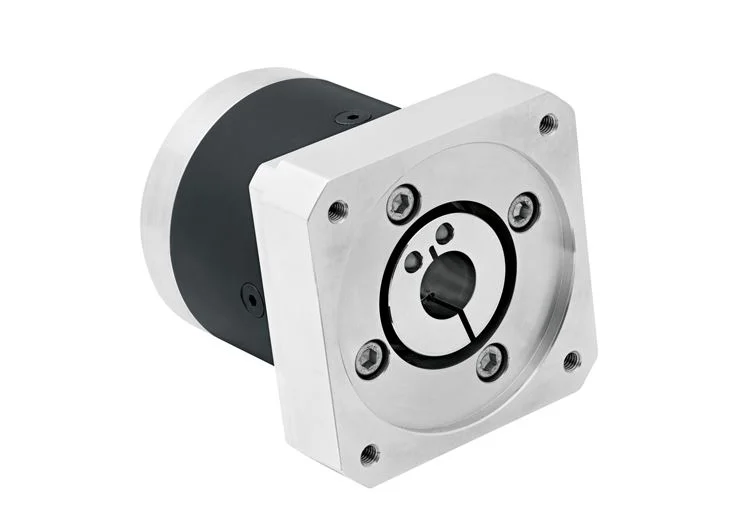

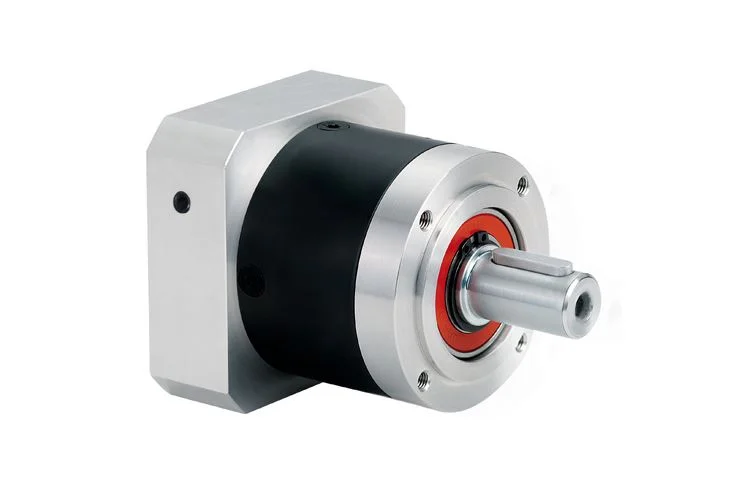

REDUTOR PLANETÁRIO SÉRIE PLE EM LINHA E REDUTOR PLANETÁRIO COAXIAL
O Redutor Planetário em linha, também amplamente procurado e classificado no mercado técnico como Redutor Planetário coaxial, é perfeito para quem busca qualidade alemã com investimento inteligente. Ideal para movimentação linear em eixo X, eixo Y e eixo Z em pórtico CNC, router de madeira e mesa coordenada.
- Compatível com Motor de Passo Nema 34 e Nema 23
- Redutor para Servo Motor de Alta Dinâmica
- Para Centro de Usinagem 3, 4 e 5 eixos

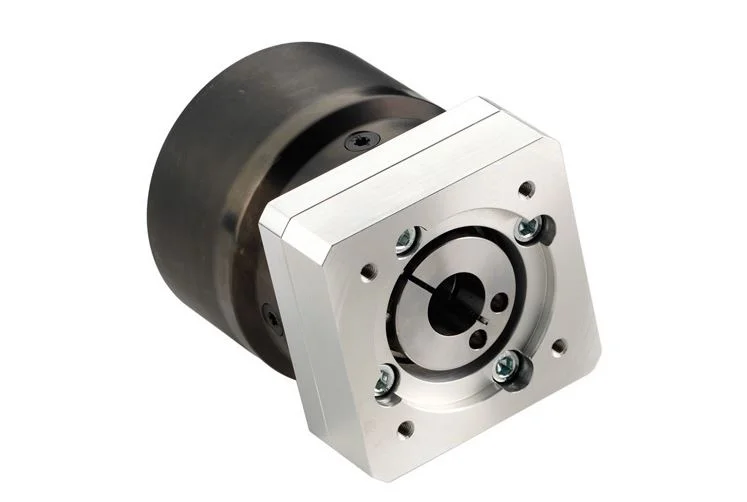

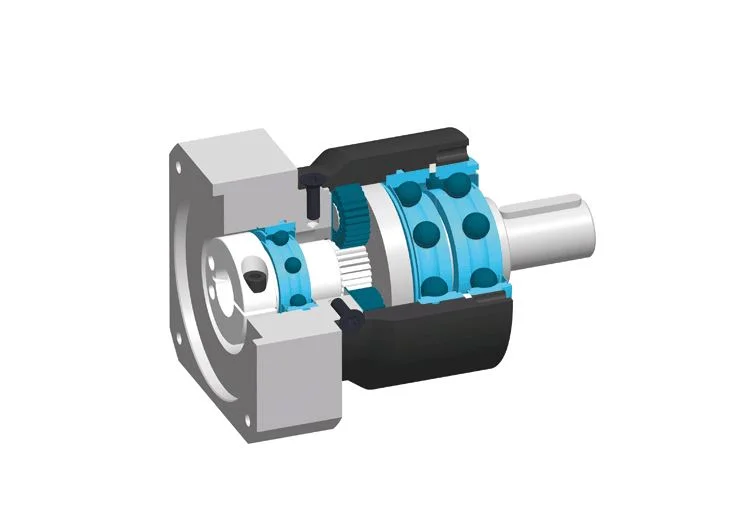

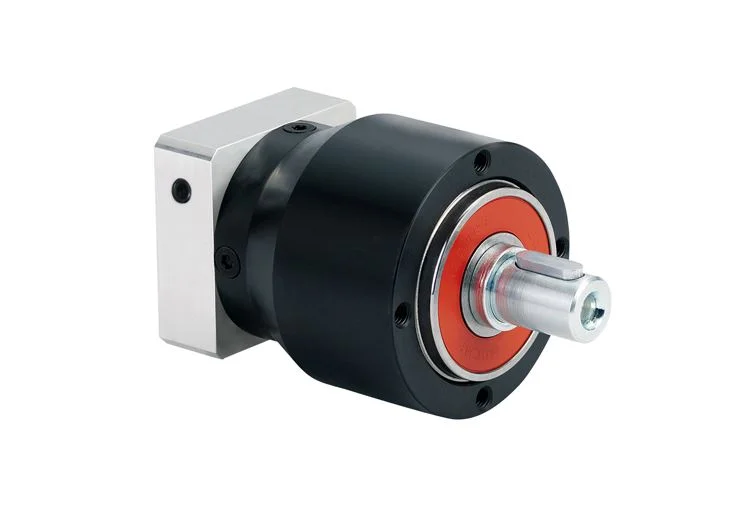

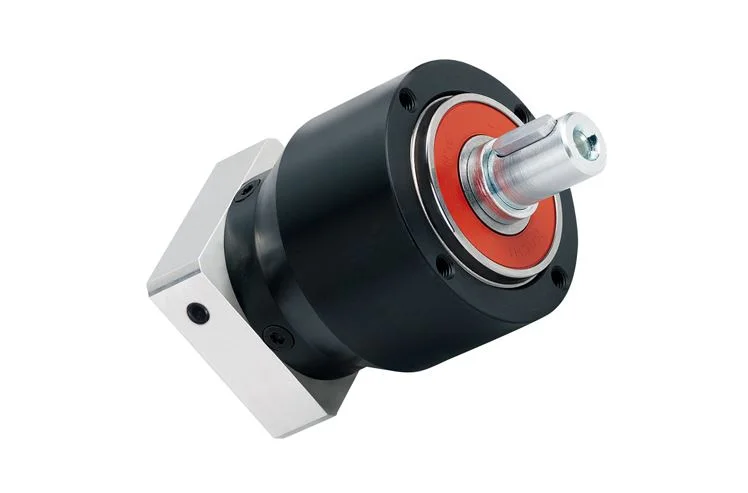

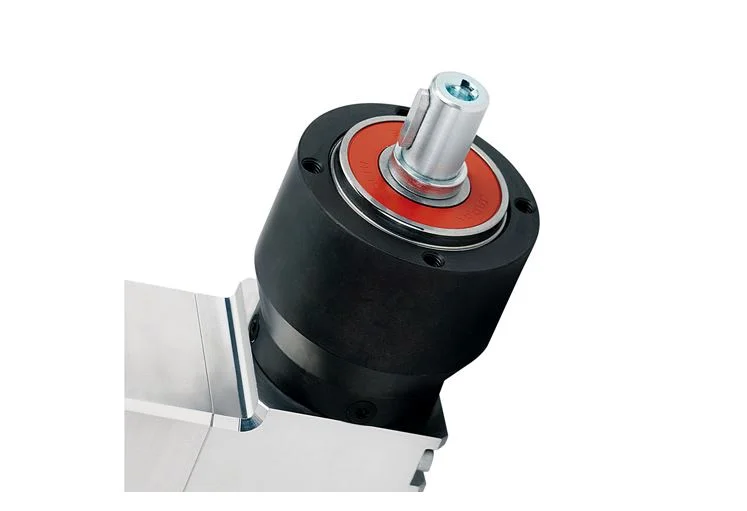

REDUTOR PLANETÁRIO SÉRIE PLPE (SAÍDA REFORÇADA HEAVY DUTY)
Atenção Técnica: Diferente de redutores convencionais onde se pede para "não apoiar carga no eixo", o nosso Redutor Planetário Série PLPE possui rolamento duplo reforçado. O Redutor Planetário é projetado EXATAMENTE para suportar altas cargas radiais de pinhões de ataque e polias, garantindo segurança absoluta em Eixos Verticais, pórtico pesado e fresadora portal.
- Redutor Planetário Ideal para Eixos X/Y/Z Pesados (Heavy Duty)
- Redutor Planetário Suporta Cargas Radiais e Axiais Diretas

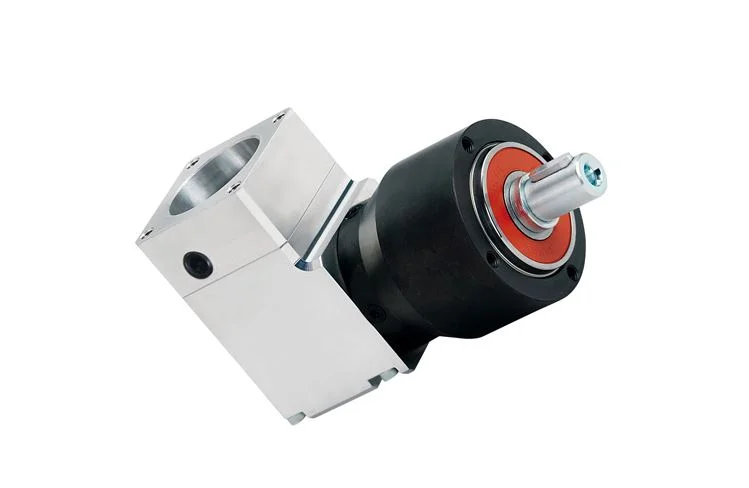

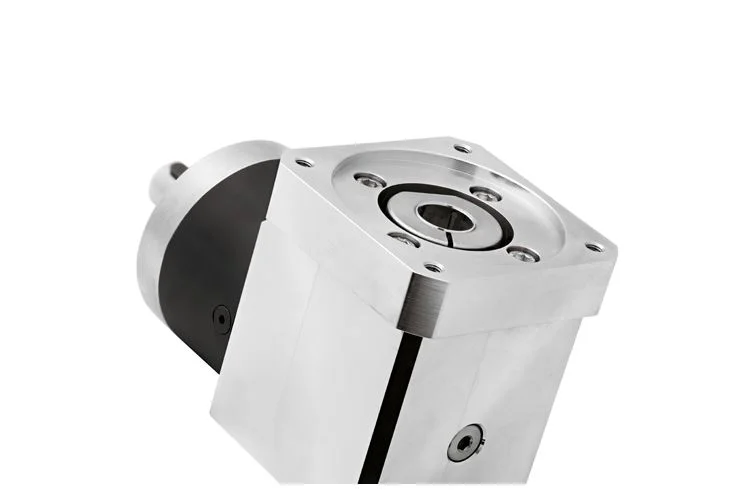

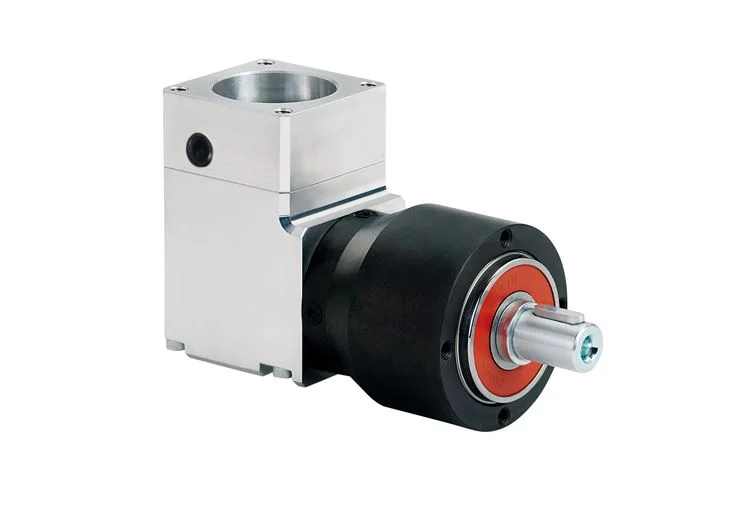

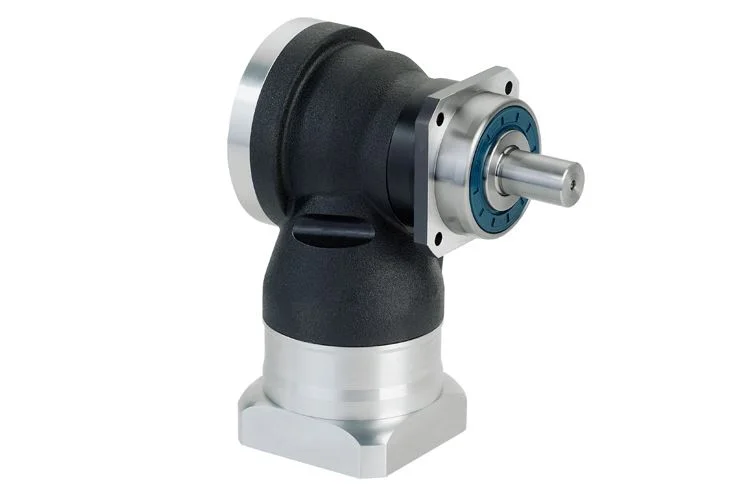

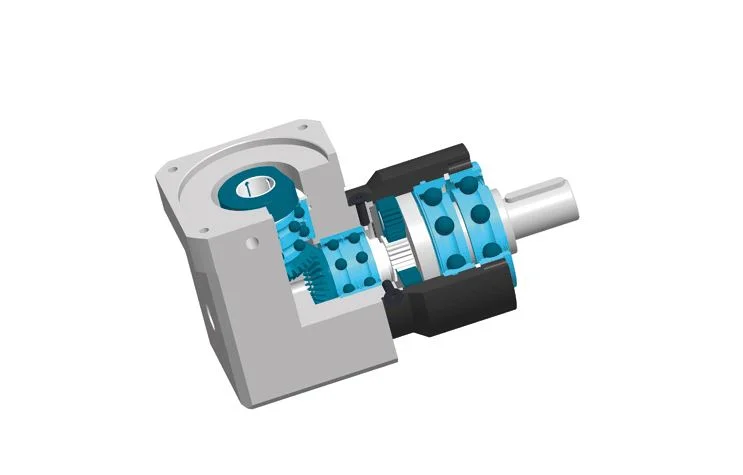

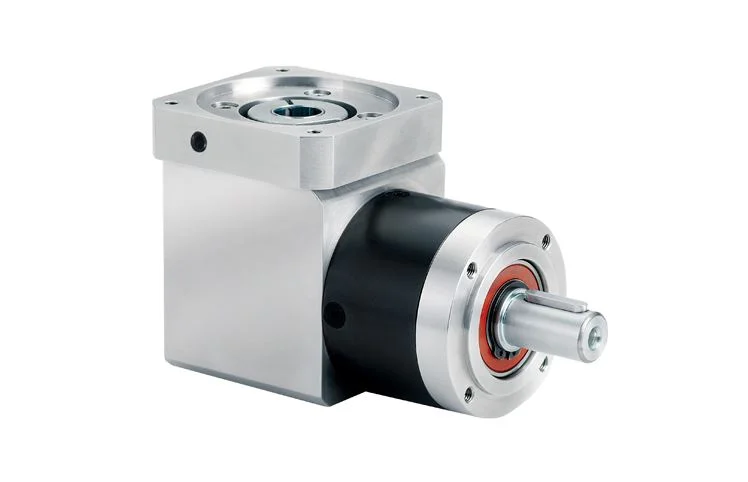

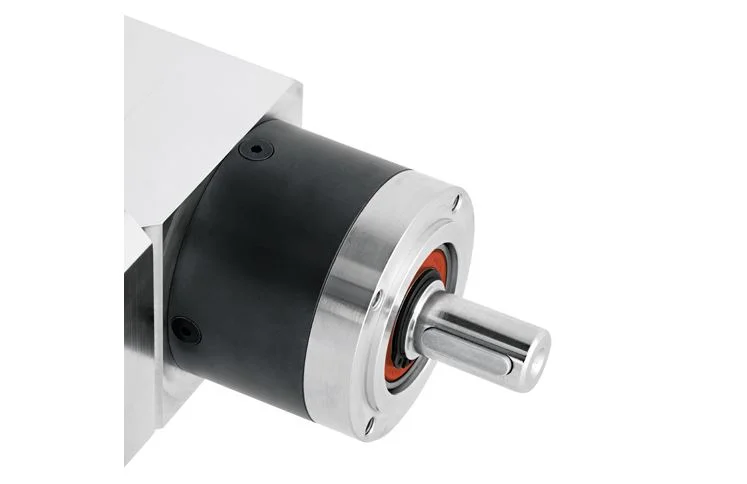

REDUTOR PLANETÁRIO SÉRIE WPLN E WPLE EM ÂNGULO E REDUTOR PLANETÁRIO 90 GRAUS
A arquitetura em ângulo altera a direção do eixo, sendo a solução ideal para máquinas com restrição de espaço longitudinal. O Redutor Planetário em ângulo, amplamente conhecido como Redutor Planetário 90 graus e Redutor Planetário angular, mantém a dinâmica do sistema com o mínimo de Backlash e altíssima eficiência de transmissão (Engrenagem Cônica Hipóide).
- Redutor Planetário Elimina polias e correias de transmissão
- Redutor Planetário Intercambiável e Pronta Entrega
Ampla gama de modelos de Redutor Planetário Angular e 90 Graus (1:3 a 1:512).
Consulte a Engenharia para modelos 3D.
Vídeos Técnicos e Aplicações em Movimento

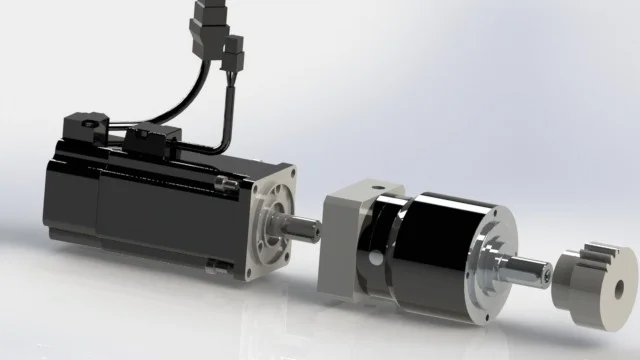

SISTEMA COMPLETO: REDUTOR PLANETÁRIO + PINHÃO E CREMALHEIRA + SERVO MOTOR
A mais alta performance exige integração perfeita. Não arrisque dimensionamentos independentes. A Pacol fornece o sistema linear e de tração casado: Redutor Planetário da Série PLPE alinhados perfeitamente com nossas Cremalheiras Retificadas (Classe Q6), Pinhões temperados e integrados aos Servo Motores de Alta Dinâmica e Easy Servos. Sincronismo total e folga zero de ponta a ponta para equipamentos industriais pesados.
Catálogo Completo: Neugart & Stober (Especificações)
| MODELO | CATEGORIA / MARCA | REDUÇÕES (1:X) DISPONÍVEIS | TIPO DE EIXO |
|---|---|---|---|

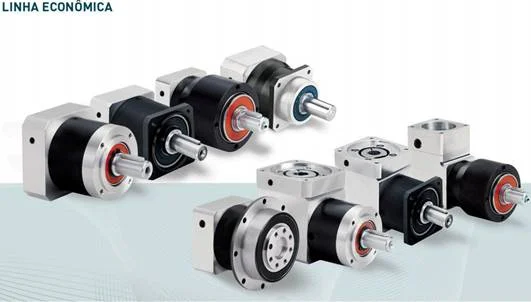

| LINHA ECONOMY PLANETÁRIA (Custo-Benefício) | |||
| PLE | NEUGART Padrão Industrial |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100, 1:120, 1:160, 1:200, 1:256, 1:320, 1:512 | Sólido (Chaveta/Liso) |
| PE | STOBER Economy Servo-Fit |
1:3, 1:4, 1:5, 1:7, 1:8, 1:10, 1:15, 1:20, 1:25, 1:32, 1:40, 1:64, 1:100 | Sólido (Chaveta/Liso) |
| PLQE | NEUGART Fácil Montagem |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100, 1:120, 1:160, 1:200, 1:256, 1:320, 1:512 | Sólido (Chaveta/Liso) |
| PLPE | NEUGART Reforçado (Pinhão) |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64 | Eixo Reforçado |
| PLHE | NEUGART High Load (Carga Max) |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100 | Rolamento Duplo |

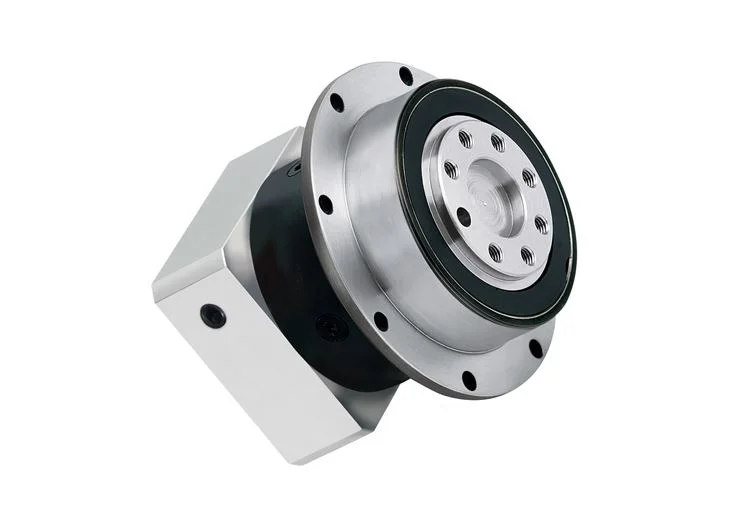

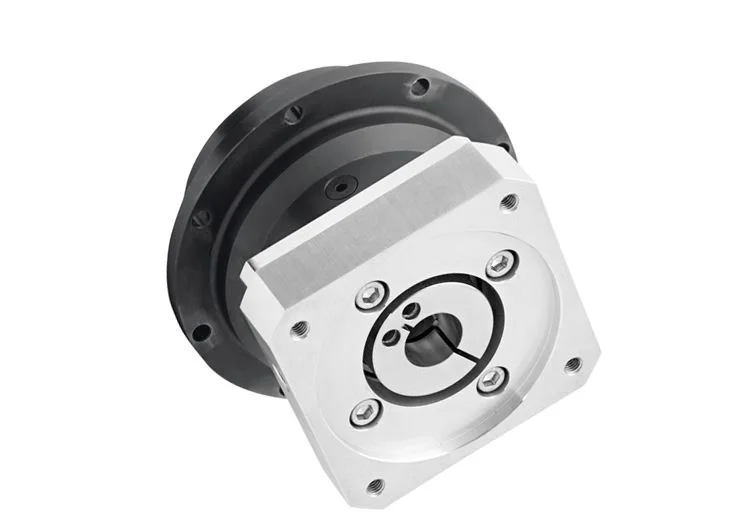

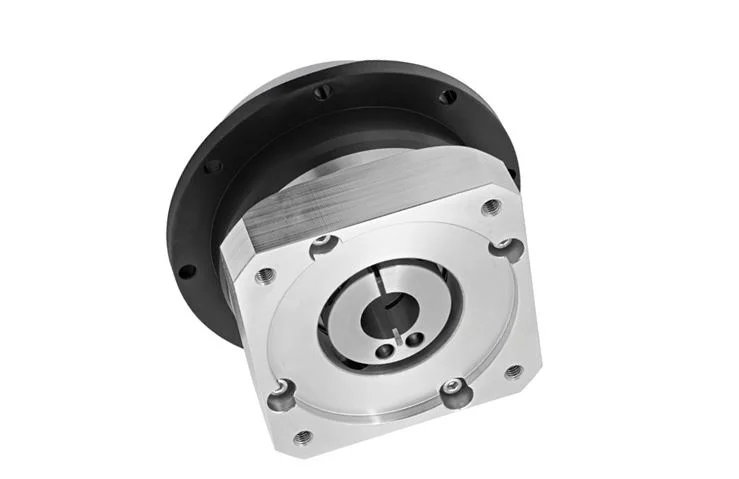

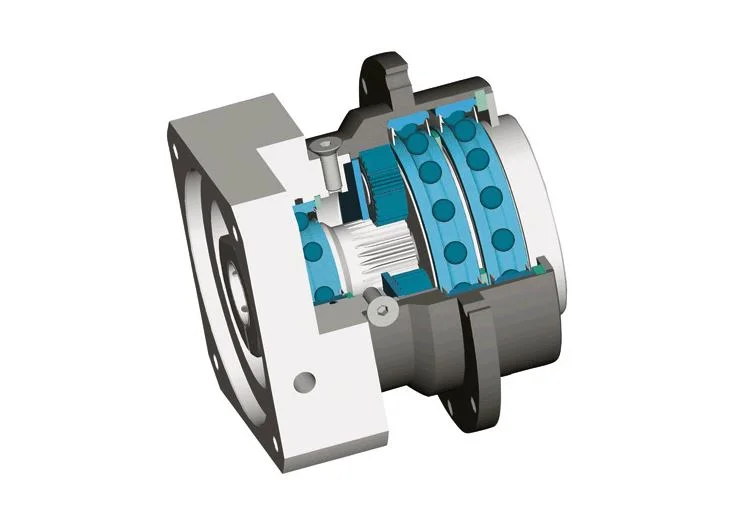

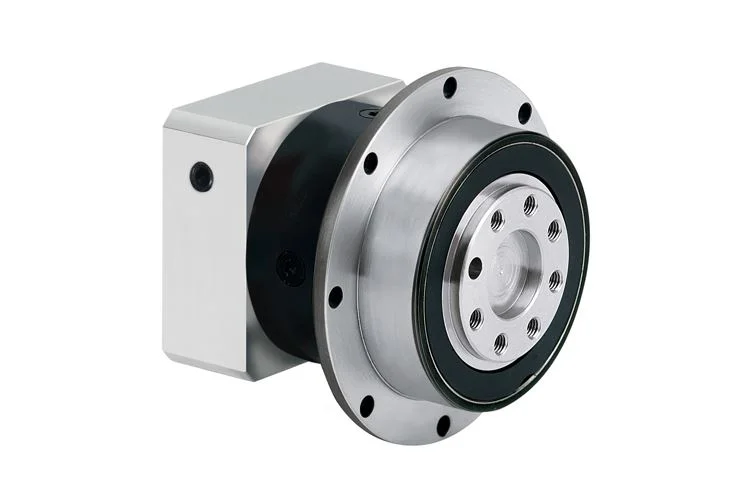

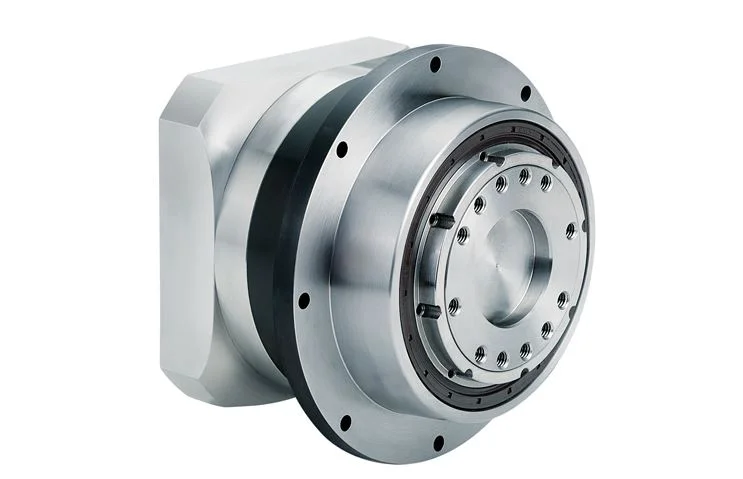

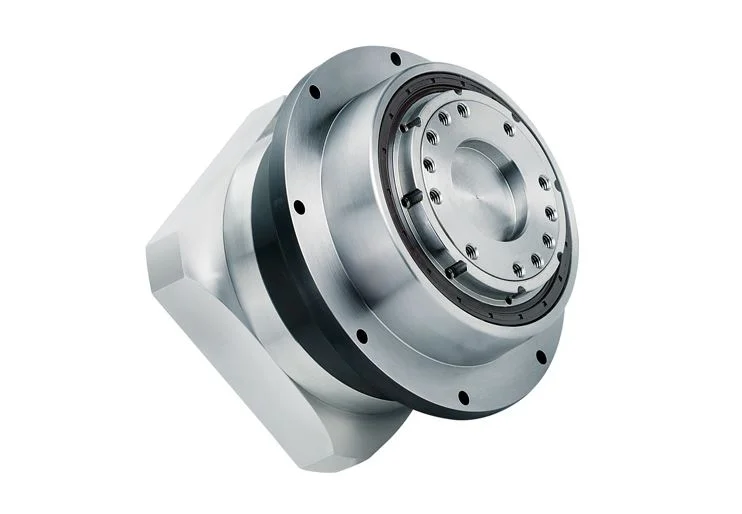

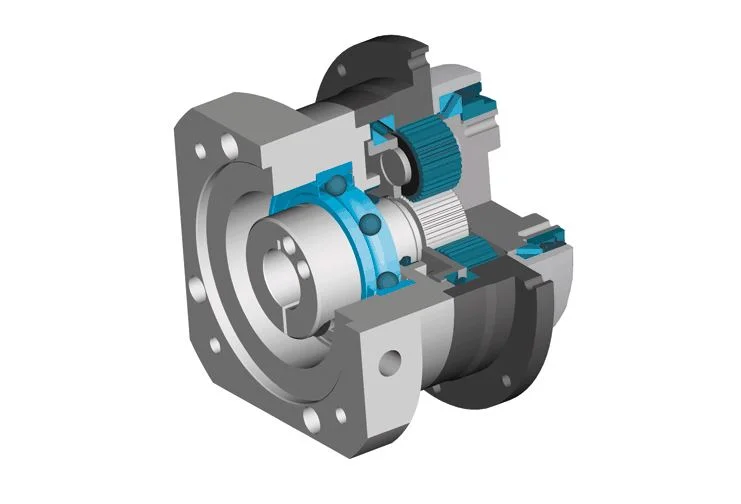

| PLFE | NEUGART Flange Compacto |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64 | Flange ISO 9409 |
| PFHE | NEUGART Flange High Load |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100 | Flange ISO 9409 (Reforçado) |

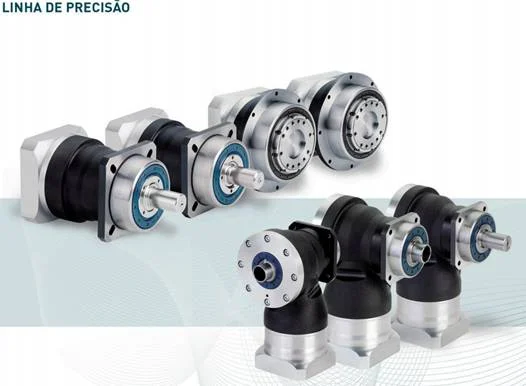

| LINHA PRECISION (Baixo Backlash < 1 arcmin / Alta Rigidez) | |||

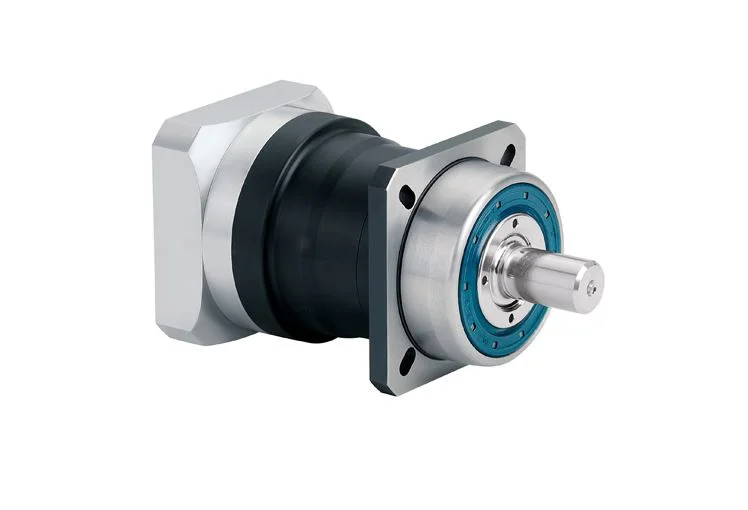

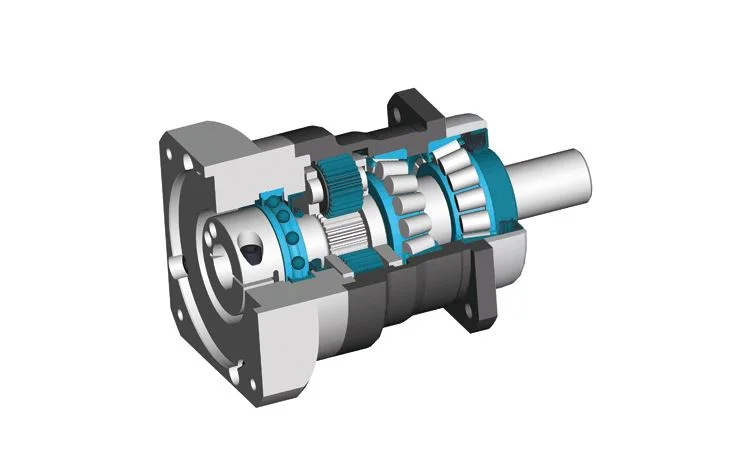

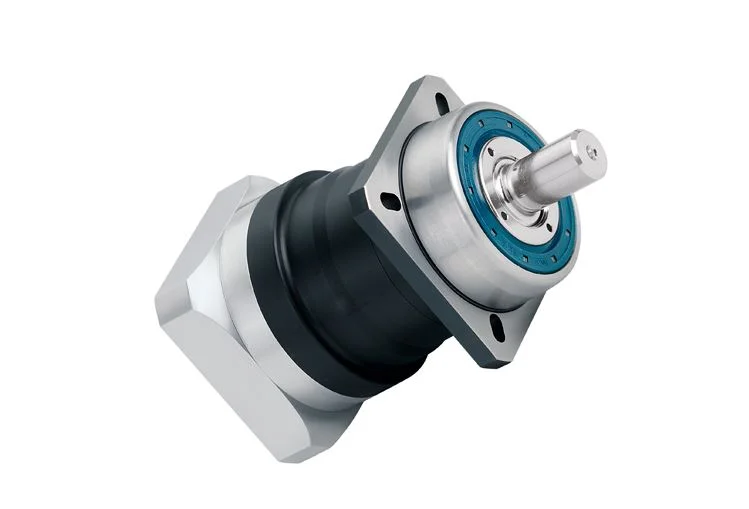

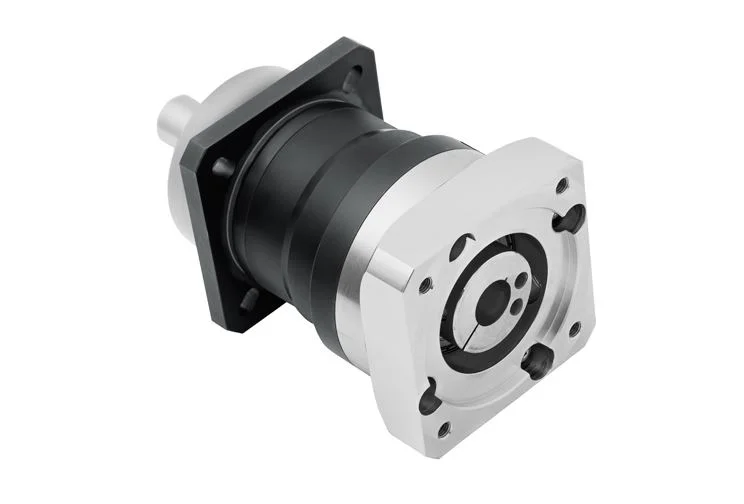

| PLN | NEUGART Alta Rigidez |
1:3, 1:4, 1:5, 1:7, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100 | Retificado (Pré-Carga) |
| P | STOBER Precision Planetário |
1:3, 1:4, 1:5, 1:7, 1:10, 1:15, 1:20, 1:25, 1:32, 1:40, 1:64, 1:100 | Retificado (Standard) |
| PSN | NEUGART Helicoidal Silencioso |
1:3, 1:4, 1:5, 1:7, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100 | Helicoidal Sólido |
| PH | STOBER Servo-Fit High Performance |
1:4, 1:5, 1:7, 1:10, 1:16, 1:20, 1:25, 1:28, 1:35, 1:40, 1:50, 1:70, 1:100 | Helicoidal (Flange/Sólido) |
| PHQ | STOBER Quattro Power (4 Satélites) |
1:18, 1:22, 1:27, 1:32, 1:40, 1:48, 1:60, 1:600 | Alta Densidade Torque |
| LINHA EM ÂNGULO E 90 GRAUS | |||
| WPLE | NEUGART Angular Padrão |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100, 1:120, 1:160, 1:200, 1:256, 1:320, 1:512 | Sólido (Angular) |
| KL | STOBER Cônica Right-Angle |
1:4, 1:5, 1:8, 1:10, 1:16, 1:20, 1:32, 1:60 | Sólido (Angular) |

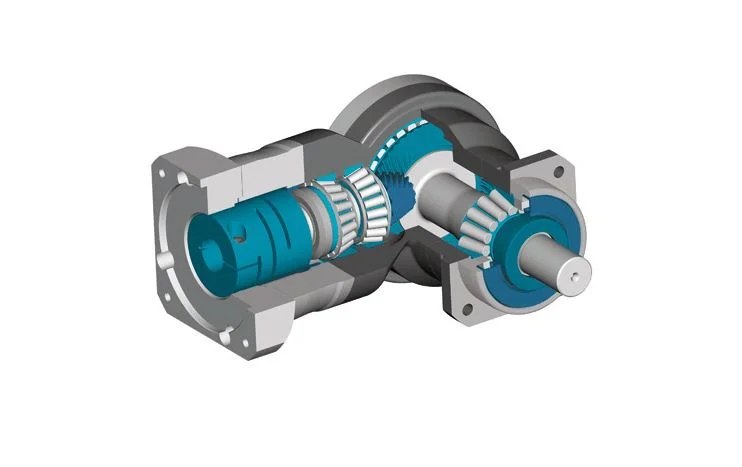

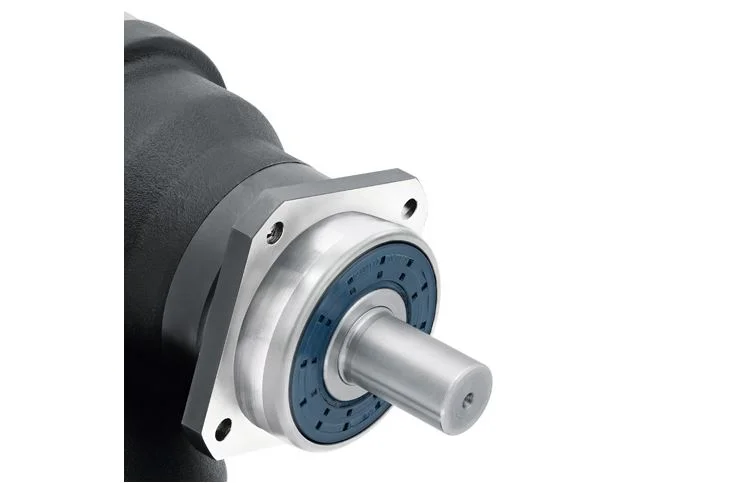

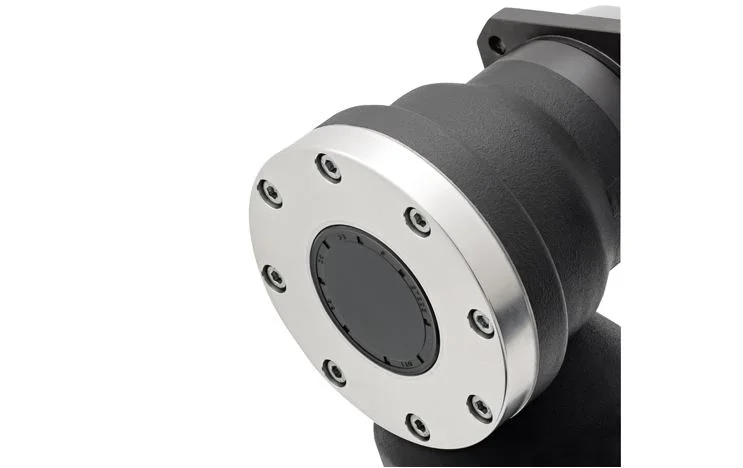

| WPLN | NEUGART Angular Hipóide |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100 | Retificado (Precisão) |
| PK | STOBER Right-Angle Servo |
1:3, 1:5, 1:7, 1:10, 1:15, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100, 1:300 | Sólido (Servo-Fit) |
| PHK | STOBER High Performance Angular |
1:4, 1:5, 1:7, 1:10, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100, 1:561 | Helicoidal Angular |
| LINHA STOBER HEAVY DUTY E INOX (Especiais) | |||
| F | STOBER Offset Helical (Paralelo) |
1:4, 1:5, 1:7, 1:10, 1:20, 1:30, 1:50, 1:64, 1:100, 1:1100 | Eixo Oco / Sólido |
| K | STOBER Helical Bevel (Cônico) |
1:4, 1:5, 1:10, 1:20, 1:40, 1:60, 1:100, 1:381 | Eixo Oco / Disco |
| C | STOBER Helical Gear (Coaxial) |
1:2, 1:3, 1:5, 1:10, 1:20, 1:50, 1:100, 1:276 | Engrenagem Cilíndrica |
| LINHA HYGIENIC (Inox / IP69K) | |||
| HLAE | NEUGART IP69K Lavável |
1:3, 1:4, 1:5, 1:8, 1:10, 1:12, 1:15, 1:16, 1:20, 1:25, 1:32, 1:40, 1:50, 1:64, 1:100 | Aço Inox Polido |
Guia de Engenharia: Redutores Planetários Industriais
O que é e como funciona o Redutor Epicicloidal, Redutor Planetário e Motorredutor Planetário?
O Redutor Planetário, que também é frequentemente chamado e procurado na engenharia avançada como Redutor Epicicloidal ou Motorredutor Planetário, é o sistema de transmissão de potência mais eficiente do mercado industrial. Diferente dos redutores de coroa e sem fim que perdem até 40% de energia em atrito térmico, o Redutor Planetário divide a carga entre múltiplas engrenagens (satélites) orbitando uma engrenagem central (sol). Isso garante ao Redutor Planetário uma eficiência superior a 97%.
Seja para aplicações que exigem um Redutor de Velocidade Planetário robusto e de alto torque para um torno vertical, torno horizontal, torno mecânico ou centro de torneamento, ou um Redutor de Precisão para operações cíclicas dinâmicas de alta velocidade, a linha de Redutor Planetário Pacol entrega força inigualável em um design compacto, ideal para automação e linhas de montagem.
Como dimensionar Redutor para Servo Motor, Easy Servo e Motor de Passo?
Um dos maiores gargalos na montagem de CNCs e sistemas robóticos é o acoplamento mecânico perfeito. Todo Redutor para Servo Motor fornecido pela Pacol conta com um sistema de flangeamento universal (Adapter Plate). Isso significa que podemos integrar o nosso Redutor Planetário a qualquer marca do mercado: WEG, Delta, Yaskawa, Omron e Fanuc, ou integrá-lo em uma router de madeira e router de alumínio.
Para fabricantes de máquinas e mesas de corte que trabalham com motores de passo e sistemas de malha fechada (Easy Servo), dispomos de arquiteturas prontas para o Redutor Planetário Nema 34 e o Redutor Planetário Nema 23. Nossos engenheiros calculam o momento de inércia exato para garantir que o motor não perca passo durante as acelerações bruscas em uma mesa de corte, garantindo que o Redutor Planetário opere com movimento linear impecável.
Qual a diferença: Redutor Planetário Em Linha e Coaxial vs Redutor Angular e Redutor 90 Graus?
No design de máquinas pesadas, o espaço físico dita as regras. O Redutor Planetário Coaxial e Redutor Planetário Em Linha é a escolha padrão onde o eixo do motor e o eixo de saída do Redutor Planetário estão no mesmo alinhamento. O Redutor Planetário em linha é a solução número um para pórticos X/Y de fresadora CNC, fresadora ferramenteira, fresadora universal, centros de usinagem 3, 4 e 5 eixos, além de mesas de oxicorte, máquina de corte plasma, mesa de corte a laser e máquina waterjet (jato de água).
Porém, quando há severa restrição de espaço longitudinal, entra em cena o Redutor Planetário Angular, também amplamente conhecido no mercado como Redutor Planetário 90 graus ou Redutor em ângulo. Utilizando engrenagens cônicas espirais ou hipoides, o Redutor Planetário altera a direção da transmissão de potência, permitindo que o servo motor seja montado paralelamente ? estrutura da máquina, salvando espaço crítico de layout sem sacrificar a força de torção do Redutor Planetário.
O segredo do "Low Backlash" (Folga Zero) na Linha Heavy Duty e Redutor Planetário Flangeado
Equipamentos que operam com reversão constante de giro (vai e vem rápido) exigem tolerâncias milimétricas. É aqui que os redutores plásticos ou genéricos falham. A Pacol trabalha exclusivamente com linhas de Redutor Planetário de baixa folga (Low Backlash < 1 arcmin), entregando o que a indústria chama de "folga zero". A repetibilidade do posicionamento do Redutor Planetário é absoluta para operação em um robô cartesiano, pórtico industrial ou pórtico cartesiano pesado.
Para complementar, a categoria Heavy Duty traz o Redutor Planetário Flangeado e modelos de Redutor Planetário com rolamento duplo de saída (série PLPE/PLHE). Projetados estritamente para suportar forças radiais extremas de pinhões de ataque direto na cremalheira, evitam a quebra por fadiga do eixo e garantem ao Redutor Planetário operação vitalícia nos ambientes industriais mais hostis.
Reduções Exatas e Aplicações Especiais (Inox IP69K Lavável)
Trabalhamos com o maior estoque e catálogo do Brasil para atender demandas urgentes com reduções exatas para o Redutor Planetário 1:3 a 1:1100. Fornecemos Redutor Planetário para movimentação lenta e extrema. Para as indústrias farmacêutica e de alimentos, fornecemos a exclusiva linha de Redutor Planetário Hygienic Design: Redutor Planetário encapsulado em Aço Inox Polido com proteção IP69K, que é 100% lavável, blindado contra contaminação bacteriana e resistente a jatos d'água em alta pressão.
